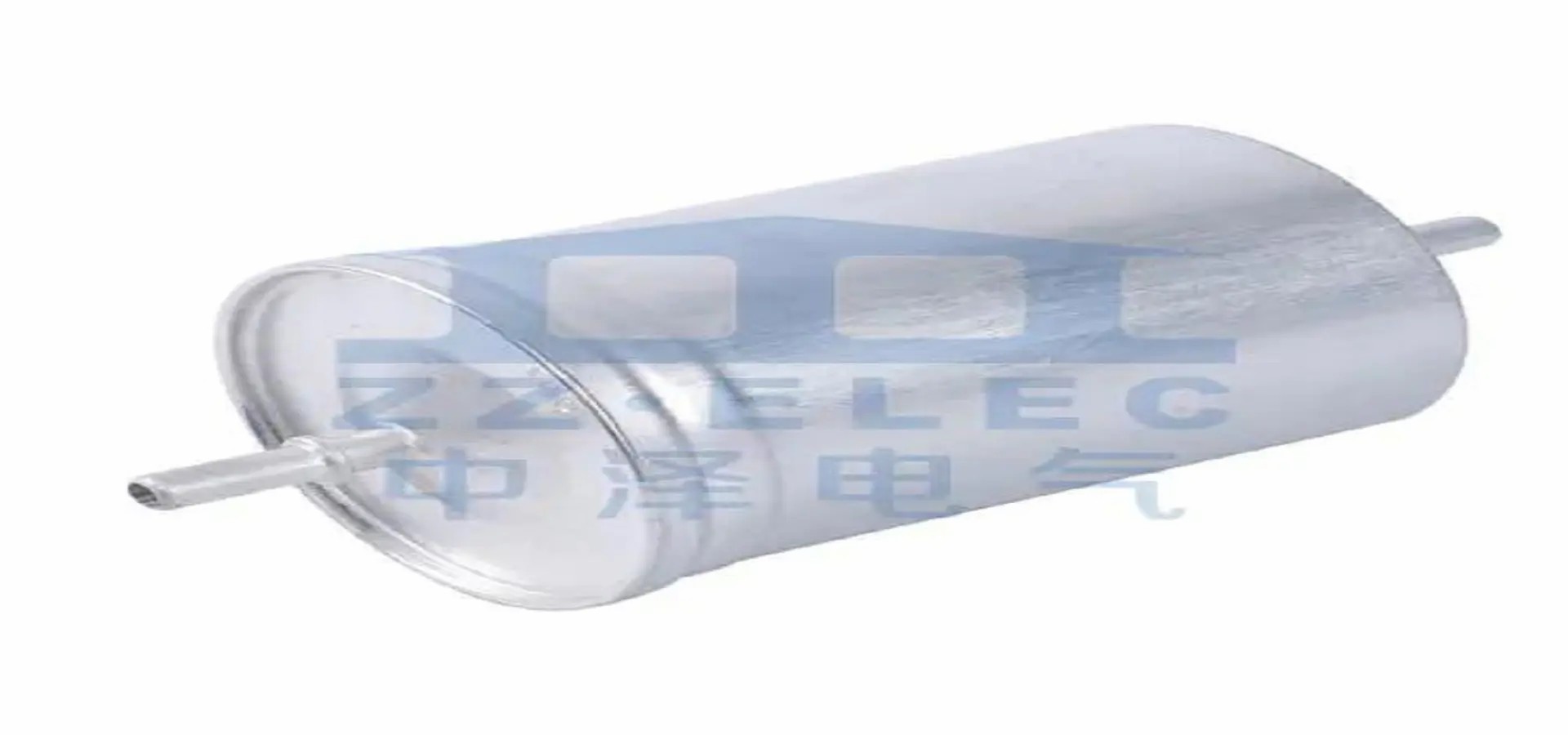

Komponenty hliníkového kondenzátoru

The Hliníkový elektrolytický kondenzátor je jedním z hlavních základů kondenzátorového průmyslu, který se používá v obrovském množství jako zařízení ED i ve formách SMD. Nabízejí úroveň kapacitance pro daný objem a jsou obvykle jedním z typů nákladů. Mají vysoký provozní teplotní rozsah a velmi široké operační frekvenční spektrum, a proto jsou často pozorovány v aplikacích, jako jsou napájecí zdroje nebo přepínací přepínací převodníky, protože hladly napětí DC a snižují šum při vyšších frekvencích. Rovněž se nacházejí také v napájecích zdrojích 50/60 Hz pro účely oddělení.

Hliníkový elektrolytický kondenzátor sestává z anodové hliníkové fólie, hliníkové fólie katodové a kapalné elektrolyt, který je spojuje a tvoří dielektriku. Je to tato vlastnost, která umožňuje velkou hodnotu kapacitance v malém balíčku s nízkými hodnotami impedance ve srovnání s jinými dielektrikami, jako jsou Mylar nebo slída, a dokonce nižší než superkondenzátory.

Anoda hliníková fólie je vyleptána, zdrsněná a poté se na ní vytvoří vrstva elektricky izolačního oxidu hlinitého AL2O3 pomocí aplikovaného proudu. Tento proces se nazývá anodická oxidace, což dává hliníkové anodě jeho charakteristickou granulovou strukturu, která může absorbovat hodně energie. Anoda je poté připojena k vnitřnímu obvodu pomocí kovového terminálu.

Po připojení anody je katodová hliníková fólie leptána a vytvoří se také tenká vrstva oxidu hlinitého. Katoda je spojena s uzemňovacím terminálem a působí jako sběratel. Elektrolyt je iontově vodivá kapalina, která spojuje obě fólie a slouží jako skutečná katoda. Je také zodpovědný za to, že umožnil kondenzátorovi samolébat se; Když lokální slabý bod v dielektriku vyvine, protéká proud protékajícího úniku, zvětší tloušťku dielektriku v tomto místě, čímž se zlepšuje jeho odpor.

Dalším klíčovým rysem hliníkového elektrolytického kondenzátoru je to, že se jedná o polarizované zařízení. To znamená, že k bezpečnému provozu musí být použita správná polarita napětí DC. Pokus o jeho ovládání s napětím střídavého proudu nebo nesprávnou polaritou bude zkratu a zničí kondenzátor.

Vzhledem k jejich výkonu a relativně nízké ceně jsou hliníkové elektrolytické kondenzátory základem pro mnoho aplikací, jako jsou napájecí zdroje a přepínací přepínací přepínače, při přeměně DC-do-DC a skladování energie. Jsou také oblíbené v automobilové elektronice jako vstupní a výstupní oddělení kondenzátorů, v průmyslových ovládacích prvcích a v nepřerušitelných napájecích zdrojích.

Při porovnání ESR různých výrobců hliníkových elektrolytických kondenzátorů je třeba poznamenat, že rozdíly jsou relativně malé. Větší rozdíl spočívá v kapacitním a napěťovém hodnocení jednotlivých kondenzátorů. Změna obalu (velikosti) kondenzátoru obvykle významně nezmění ESR, ale ovlivní jeho zvlnění a odolnost proti teplu. Hodnocení napětí kondenzátoru určuje, kolik energie zvládne; Hodnocení vyššího napětí vyžaduje robustnější a větší velikosti.
